Fritzing kostenlos selber kompilieren

Fritzing (https://fritzing.org/) ist eine tolle Software um einfache Schaltpläne für Elektronik zu erstellen und wird vor allem im DIY (Do-It-Yourself) Hobbybereich in Kombination mit Arduino & Co gern genutzt um einen Übersichtsplan zu erstellen. Ein Beispiel:

Beispiel Fritzing

Bis Version V0.9.3 war Fritzing kostenlos als Download für Windows, Linux, Max auf der Homepage verfügbar. Die ausführbaren Binärdateien von aktuelleren Versionen gibt es auf der Homepage nur noch gegen Gebühr (8€ oder 25€, Stand: 26.08.2023). Da Fritzing open-source Software ist gibt es noch die Möglichkeit, Fritzing von den offenen Quellen selbst zu kompilieren. Wie wir das unter Linux machen schauen wir uns in diesem Beitrag an.

Fritzing ist eine tolle und verbreitete Software. Aus eigener Erfahrung weiß ich wie aufwändig das Programmieren und das am-Leben-Halten von Software im Produktionsbetrieb ist, deshalb möchte ich mit diesem Beitrag auf keinen Fall verhindern, dass Fritzing Spenden-Beiträge entgehen. Bitte spendet doch trotzdem die 8 € 🙂

Inhaltsverzeichnis

Open-Source Software kompilieren unter Linux

Ganz Allgemein ist das Kompilieren von Software unter Linux recht simpel und Linux lässt sich auch sehr einfach parallel zu Windows betreiben (z.B. in einer kostenlose virtuellen Maschine mit VirtualBox; wie die Einrichtung geht schauen wir uns in einem separaten Beitrag an). Deshalb bauen wir uns Fritzing vorerst unter Linux zusammen. Im Repository von Fritzing gibt es eine Anleitung und Tipps (auf Englisch, für Windows, Linux und Mac):

ACHTUNG: Diese Anleitungen scheinen auf die Fritzing-Versionen vor V1.0.0 abzuzielen. Für V1.0.0 (released am 16.06.2023) wird im Folgenden von den Anleitungen abgewichen, da es mit dem Versionssprung von V0.9.x auf V1.0.x größere Änderungen gab und wir hier V1.0.x kompilieren wollen.

Vorbereitungen

Unter Linux Kubuntu (basierend auf Ubuntu 22.04 LTS) installieren wir erstmal einige Helfer:

sudo apt install build-essential git cmake pkg-config libssl-dev libssh2-1-dev libudev-dev libqt6serialport6-dev libqt6svg6-dev  libqt6printsupport6 libqt6xml6 libqt6sql6 libqt6sql6-sqlite ruby-dev glibc-source qt6-base-dev qt6-base-dev-tools qtchooser libqt6core5compat6 libqt6core5compat6-dev

Dann müssen wir noch einige Abhängigkeiten auflösen, die im Folgenden erläutert werden.

Es gab bei mir einen Haufen von Dateien/Pfadproblemen. Ich konnte sie mit den unten genannten Schritten, allerdings bin ich mir sicher, dass es auch eleganter geht. Vermutlich bin ich irgendwo vom richtigen Weg abgekommen und habe mir irgendwie meinen eigenen geschaffen. 🙂

Ich hätte am Anfang auch nicht gedacht dass ich noch soviele Zusatzpakete installieren muss. Es bietet sich an sie nicht wie ich direkt im Home-Verzeichnis abzulegen, sondern generell einen eigenen Ordner, z.B. fritzing zu schaffen. Die unten genannten Pfade wären dann natürlich entsprechend anzupassen.

QT6

Ab Fritzing V1.0.0 wurde von QT5 auf QT6 gewechselt. Das ist allerdings aufgrund eines offenen Bugs nicht vom qtchooser unterstützt. So musste ich zunächst

boost

Unter https://www.boost.org/users/download/ die Datei boost_1_83_0.tar.gz herunterladen und dann entpacken bzw. einfach über die Kommandozeile:

wget -O boost_1_81_0.tar.gz https://sourceforge.net/projects/boost/files/boost/1.81.0/boost_1_81_0.tar.gz/download

Mithilfe des Kompilierskripts bauen:

cd boost_1_81_0
./bootstrap.sh
sudo ./b2 install

ACHTUNG: Es funktioniert nur V1.81.0, da dies hart als Abhängigkeit in Fritzing eincodiert ist (Stand: 26.08.2023).

libgit2

Ähnlich verfahren wir für libgit2. Zunächst unter das Paket abholen und entpacken. Über die Kommandozeile:

wget https://github.com/libgit2/libgit2/releases/download/v0.28.5/libgit2-0.28.5.tar.gz
tar -xvf libgit2-0.28.5.tar.gz

Dann in das libgit2-Verzeichnis wechseln und kompilieren:

cd libgit2-0.28.5/
mkdir build && cd build
cmake -DBUILD_SHARED_LIBS=OFF ..
sudo cmake --build .

Nun müssen wir auch diesen Ordner noch umbenennen, damit es später keine Referenzierungsprobleme gibt:

cd ../../
mv libgit2-0.28.5 libgit2

ngspice

Jetzt holen wir das Paket für ngspice-40:

wget -O ngspice-40.tar.gz https://sourceforge.net/projects/ngspice/files/ng-spice-rework/40/ngspice-40.tar.gz/download
tar -xvf ngspice-40.tar.gz

Gemäß der Anleitung fehlten mir noch einige Pakete die wir mit folgenden Befehlen installieren:

sudo apt-get install libxaw7-dev
sudo apt install libreadline6-dev

Dann können wir ngspice bauen:

cd ngspice-40
mkdir release
cd release
../configure  --with-x --with-readline=yes --disable-debug
make
sudo make install

Beim Kompilieren von Fritzing selbst später bekam ich include-Fehler (also h-Datei wurde nicht gefunden), deshalb habe ich die Ordner an einen Ort kopiert der von Fritzing (bzw. dem Kompiler) gefunden werden konnte:

cd ..
cp -r release/src/include/ .
cp -r src/include/* include/

quazip

Quazip wird auch noch benötigt.

wget https://github.com/stachenov/quazip/archive/refs/tags/v1.4.tar.gz
tar -xvf v1.4.tar.gz

Das erzeugt den Ordner quazip-1.4.

cd quazip-1.4/
cmake -S . -B ../quazip_qt6 -D QUAZIP_QT_MAJOR_VERSION=6
cmake --build ../quazip_qt6

Ähnlich wie bei ngspice kam es zu include-Fehlern die ich wieder durch kopieren der include Dateien gelöst habe:

cp -r quazip/ ../quazip_qt6/include/quazip

Außerdem noch um den Linker glücklich zu machen

cd ../quazip_qt6
mkdir lib
cd lib
cp -d ../quazip/libquazip1-qt6.so* .

svgpp

So langsam kennen wir das Spiel. Paket holen und entpacken:

wget https://github.com/svgpp/svgpp/archive/refs/tags/v1.3.0.tar.gz
tar -xvf v1.3.0.tar.gz

Fritzing kostenlos kompilieren

Wir besorgen uns die Quellen von Fritzing und die Fritzing Parts (=Bauteile), stehend im Home Verzeichnis (Es kann natürlich auch jeder andere Ordner gewählt werden, die Pfade sind dann logischerweise anzupassen):

git clone https://github.com/fritzing/fritzing-app.git
git clone https://github.com/fritzing/fritzing-parts.git

=> Das entspricht aktuell Version V1.0.0 (Stand: 30.08.23) . Das eigentliche bauen von Fritzing ist eigentlich mit zwei Befehlen erledigt (nachdem man in das fritzing-app Verzeichnis gewechselt hat) 🙂

cd fritzing-app
qmake6
make

Das make dauert natürlich etwas und man kann sich ruhig einen Kaffee holen gehen 🙂 Zum Schluss gab es bei mir aber noch Linker-Fehler. Sie lauteten etwa so:

/usr/bin/ld: /home/mint/fritzing-app/../libgit2/build/libgit2.a(ssh.c.o): in function `ssh_error':
/home/mint/libgit2/src/transports/ssh.c:55: undefined reference to `libssh2_session_last_error'

Es gibt wahrscheinlich einen eleganteren Weg, aber ich konnte dem Linker einfach sagen wo er die ssh2 Funktionen finden kann in dem ich diesen Befehl:

g++ -Wl,-O1 -Wl,-rpath,/home/mint/quazip_qt6/lib -Wl,-rpath-link,/usr/lib/x86_64-linux-gnu -o Fritzing release/zlibdummy.o release/commands.o release/debugdialog.o release/fapplication.o release/fsplashscreen.o release/fsvgrenderer.o release/itemdrag.o release/layerattributes.o release/main.o release/processeventblocker.o release/sketchtoolbutton.o release/viewgeometry.o release/viewlayer.o release/waitpushundostack.o release/project_properties.o release/fdockwidget.o release/fritzingwindow.o release/mainwindow.o release/mainwindow_export.o release/mainwindow_menu.o release/mainwindow_dock.o release/sketchareawidget.o release/FProbeDropByModuleID.o release/getspice.o release/partsbinpalettewidget.o release/partsbinview.o release/partsbinlistview.o release/partsbiniconview.o release/graphicsflowlayout.o release/svgiconwidget.o release/partsbincommands.o release/searchlineedit.o release/binmanager.o release/stacktabbar.o release/stacktabwidget.o release/pemainwindow.o release/pemetadataview.o release/pecommands.o release/peconnectorsview.o release/pesvgview.o release/petoolview.o release/peutils.o release/pegraphicsitem.o release/kicadmoduledialog.o release/hashpopulatewidget.o release/sqlitereferencemodel.o release/svgfilesplitter.o release/svgpathparser.o release/svgpathgrammar.o release/svgpathlexer.o release/svgpathrunner.o release/svg2gerber.o release/svgflattener.o release/gerbergenerator.o release/groundplanegenerator.o release/x2svg.o release/kicad2svg.o release/kicadmodule2svg.o release/kicadschematic2svg.o release/gedaelement2svg.o release/gedaelementparser.o release/gedaelementgrammar.o release/gedaelementlexer.o release/svgtext.o release/aboutbox.o release/firsttimehelpdialog.o release/tipsandtricks.o release/modfiledialog.o release/updatedialog.o release/version.o release/versionchecker.o release/partschecker.o release/fritzing2eagle.o release/autoclosemessagebox.o release/bendpointaction.o release/bezier.o release/bezierdisplay.o release/clickablelabel.o release/cursormaster.o release/expandinglabel.o release/fileprogressdialog.o release/flineedit.o release/fmessagebox.o release/focusoutcombobox.o release/fsizegrip.o release/lockmanager.o release/misc.o release/resizehandle.o release/folderutils.o release/graphicsutils.o release/graphutils.o release/ratsnestcolors.o release/schematicrectconstants.o release/s2s.o release/textutils.o release/zoomslider.o release/layerpalette.o release/breadboard.o release/capacitor.o release/clipablewire.o release/dip.o release/groundplane.o release/hole.o release/itembase.o release/jumperitem.o release/layerkinpaletteitem.o release/led.o release/logoitem.o release/moduleidnames.o release/mysterypart.o release/note.o release/pad.o release/paletteitem.o release/paletteitembase.o release/partfactory.o release/partlabel.o release/perfboard.o release/pinheader.o release/propertydef.o release/resistor.o release/resizableboard.o release/ruler.o release/schematicframe.o release/schematicsubpart.o release/screwterminal.o release/stripboard.o release/symbolpaletteitem.o release/tracewire.o release/via.o release/virtualwire.o release/wire.o release/FProbeR1PosPCB.o release/FProbeRPartLabel.o release/FProbeSwitchPackage.o release/autorouter.o release/autorouteprogressdialog.o release/autoroutersettingsdialog.o release/checker.o release/Rect.o release/GuillotineBinPack.o release/mazerouter.o release/zoomcontrols.o release/drc.o release/prefsdialog.o release/exportparametersdialog.o release/pinlabeldialog.o release/groundfillseeddialog.o release/quotedialog.o release/recoverydialog.o release/setcolordialog.o release/translatorlistmodel.o release/fabuploaddialog.o release/fabuploadprogress.o release/networkhelper.o release/ipc_d_356.o release/bus.o release/busshared.o release/connector.o release/connectoritem.o release/nonconnectoritem.o release/connectorshared.o release/ercdata.o release/svgidlayer.o release/htmlinfoview.o release/scalediconframe.o release/modelbase.o release/modelpart.o release/modelpartshared.o release/palettemodel.o release/sketchmodel.o release/renderthing.o release/fgraphicsscene.o release/breadboardsketchwidget.o release/infographicsview.o release/pcbsketchwidget.o release/schematicsketchwidget.o release/sketchwidget.o release/welcomeview.o release/zoomablegraphicsview.o release/highlighter.o release/programtab.o release/programwindow.o release/syntaxer.o release/trienode.o release/console.o release/consolewindow.o release/consolesettings.o release/platform.o release/platformarduino.o release/platformpicaxe.o release/platformlaunchpad.o release/FTesting.o release/FProbe.o release/FTestingServer.o release/FProbeStartSimulator.o release/simulator.o release/ngspice_simulator.o release/cppversion.o release/qrc_phoenixresources.o release/moc_commands.o release/moc_debugdialog.o release/moc_fapplication.o release/moc_fsplashscreen.o release/moc_fsvgrenderer.o release/moc_itemdrag.o release/moc_sketchtoolbutton.o release/moc_viewlayer.o release/moc_waitpushundostack.o release/moc_fdockwidget.o release/moc_fritzingwindow.o release/moc_mainwindow.o release/moc_sketchareawidget.o release/moc_FProbeDropByModuleID.o release/moc_partsbinpalettewidget.o release/moc_partsbinlistview.o release/moc_partsbiniconview.o release/moc_svgiconwidget.o release/moc_searchlineedit.o release/moc_binmanager.o release/moc_stacktabbar.o release/moc_stacktabwidget.o release/moc_pemainwindow.o release/moc_pemetadataview.o release/moc_peconnectorsview.o release/moc_pesvgview.o release/moc_petoolview.o release/moc_pegraphicsitem.o release/moc_kicadmoduledialog.o release/moc_hashpopulatewidget.o release/moc_baseremovebutton.o release/moc_sqlitereferencemodel.o release/moc_referencemodel.o release/moc_svgfilesplitter.o release/moc_svgpathrunner.o release/moc_svg2gerber.o release/moc_svgflattener.o release/moc_groundplanegenerator.o release/moc_aboutbox.o release/moc_firsttimehelpdialog.o release/moc_tipsandtricks.o release/moc_modfiledialog.o release/moc_updatedialog.o release/moc_versionchecker.o release/moc_autoclosemessagebox.o release/moc_bendpointaction.o release/moc_boundedregexpvalidator.o release/moc_clickablelabel.o release/moc_cursormaster.o release/moc_expandinglabel.o release/moc_familypropertycombobox.o release/moc_fileprogressdialog.o release/moc_flineedit.o release/moc_fmessagebox.o release/moc_focusoutcombobox.o release/moc_fsizegrip.o release/moc_lockmanager.o release/moc_resizehandle.o release/moc_s2s.o release/moc_zoomslider.o release/moc_layerpalette.o release/moc_breadboard.o release/moc_capacitor.o release/moc_clipablewire.o release/moc_dip.o release/moc_groundplane.o release/moc_hole.o release/moc_itembase.o release/moc_jumperitem.o release/moc_layerkinpaletteitem.o release/moc_led.o release/moc_logoitem.o release/moc_mysterypart.o release/moc_note.o release/moc_pad.o release/moc_paletteitem.o release/moc_paletteitembase.o release/moc_partlabel.o release/moc_perfboard.o release/moc_pinheader.o release/moc_resistor.o release/moc_resizableboard.o release/moc_ruler.o release/moc_schematicframe.o release/moc_schematicsubpart.o release/moc_screwterminal.o release/moc_stripboard.o release/moc_symbolpaletteitem.o release/moc_tracewire.o release/moc_via.o release/moc_virtualwire.o release/moc_wire.o release/moc_autorouter.o release/moc_autorouteprogressdialog.o release/moc_autoroutersettingsdialog.o release/moc_mazerouter.o release/moc_zoomcontrols.o release/moc_drc.o release/moc_prefsdialog.o release/moc_exportparametersdialog.o release/moc_pinlabeldialog.o release/moc_groundfillseeddialog.o release/moc_quotedialog.o release/moc_recoverydialog.o release/moc_setcolordialog.o release/moc_translatorlistmodel.o release/moc_fabuploaddialog.o release/moc_fabuploadprogress.o release/moc_bus.o release/moc_connector.o release/moc_connectoritem.o release/moc_nonconnectoritem.o release/moc_connectorshared.o release/moc_htmlinfoview.o release/moc_scalediconframe.o release/moc_modelbase.o release/moc_modelpart.o release/moc_modelpartshared.o release/moc_palettemodel.o release/moc_sketchmodel.o release/moc_fgraphicsscene.o release/moc_breadboardsketchwidget.o release/moc_infographicsview.o release/moc_pcbsketchwidget.o release/moc_schematicsketchwidget.o release/moc_sketchwidget.o release/moc_welcomeview.o release/moc_zoomablegraphicsview.o release/moc_highlighter.o release/moc_programtab.o release/moc_programwindow.o release/moc_syntaxer.o release/moc_console.o release/moc_consolewindow.o release/moc_consolesettings.o release/moc_platform.o release/moc_platformarduino.o release/moc_platformpicaxe.o release/moc_platformlaunchpad.o release/moc_FTesting.o release/moc_FTestingServer.o release/moc_FProbeStartSimulator.o release/moc_simulator.o   -lz /home/mint/fritzing-app/../libgit2/build/libgit2.a -lssl -lcrypto -L/home/mint/quazip_qt6/lib -lquazip1-qt6 /usr/lib/x86_64-linux-gnu/libQt6PrintSupport.so /usr/lib/x86_64-linux-gnu/libQt6SvgWidgets.so /usr/lib/x86_64-linux-gnu/libQt6Widgets.so /usr/lib/x86_64-linux-gnu/libQt6Svg.so /usr/lib/x86_64-linux-gnu/libGL.so /usr/lib/x86_64-linux-gnu/libQt6Gui.so /usr/lib/x86_64-linux-gnu/libGLX.so /usr/lib/x86_64-linux-gnu/libOpenGL.so /usr/lib/x86_64-linux-gnu/libQt6Concurrent.so /usr/lib/x86_64-linux-gnu/libQt6Network.so /usr/lib/x86_64-linux-gnu/libQt6SerialPort.so /usr/lib/x86_64-linux-gnu/libQt6Sql.so /usr/lib/x86_64-linux-gnu/libQt6Xml.so /usr/lib/x86_64-linux-gnu/libQt6Core5Compat.so /usr/lib/x86_64-linux-gnu/libQt6Core.so -lpthread -lGLX -lOpenGL

Vollständig anzeigen

ganz am Ende um -lssh2 erweitert habe:

g++ -Wl,-O1 -Wl,-rpath,/home/mint/quazip_qt6/lib -Wl,-rpath-link,/usr/lib/x86_64-linux-gnu -o Fritzing release/zlibdummy.o release/commands.o release/debugdialog.o release/fapplication.o release/fsplashscreen.o release/fsvgrenderer.o release/itemdrag.o release/layerattributes.o release/main.o release/processeventblocker.o release/sketchtoolbutton.o release/viewgeometry.o release/viewlayer.o release/waitpushundostack.o release/project_properties.o release/fdockwidget.o release/fritzingwindow.o release/mainwindow.o release/mainwindow_export.o release/mainwindow_menu.o release/mainwindow_dock.o release/sketchareawidget.o release/FProbeDropByModuleID.o release/getspice.o release/partsbinpalettewidget.o release/partsbinview.o release/partsbinlistview.o release/partsbiniconview.o release/graphicsflowlayout.o release/svgiconwidget.o release/partsbincommands.o release/searchlineedit.o release/binmanager.o release/stacktabbar.o release/stacktabwidget.o release/pemainwindow.o release/pemetadataview.o release/pecommands.o release/peconnectorsview.o release/pesvgview.o release/petoolview.o release/peutils.o release/pegraphicsitem.o release/kicadmoduledialog.o release/hashpopulatewidget.o release/sqlitereferencemodel.o release/svgfilesplitter.o release/svgpathparser.o release/svgpathgrammar.o release/svgpathlexer.o release/svgpathrunner.o release/svg2gerber.o release/svgflattener.o release/gerbergenerator.o release/groundplanegenerator.o release/x2svg.o release/kicad2svg.o release/kicadmodule2svg.o release/kicadschematic2svg.o release/gedaelement2svg.o release/gedaelementparser.o release/gedaelementgrammar.o release/gedaelementlexer.o release/svgtext.o release/aboutbox.o release/firsttimehelpdialog.o release/tipsandtricks.o release/modfiledialog.o release/updatedialog.o release/version.o release/versionchecker.o release/partschecker.o release/fritzing2eagle.o release/autoclosemessagebox.o release/bendpointaction.o release/bezier.o release/bezierdisplay.o release/clickablelabel.o release/cursormaster.o release/expandinglabel.o release/fileprogressdialog.o release/flineedit.o release/fmessagebox.o release/focusoutcombobox.o release/fsizegrip.o release/lockmanager.o release/misc.o release/resizehandle.o release/folderutils.o release/graphicsutils.o release/graphutils.o release/ratsnestcolors.o release/schematicrectconstants.o release/s2s.o release/textutils.o release/zoomslider.o release/layerpalette.o release/breadboard.o release/capacitor.o release/clipablewire.o release/dip.o release/groundplane.o release/hole.o release/itembase.o release/jumperitem.o release/layerkinpaletteitem.o release/led.o release/logoitem.o release/moduleidnames.o release/mysterypart.o release/note.o release/pad.o release/paletteitem.o release/paletteitembase.o release/partfactory.o release/partlabel.o release/perfboard.o release/pinheader.o release/propertydef.o release/resistor.o release/resizableboard.o release/ruler.o release/schematicframe.o release/schematicsubpart.o release/screwterminal.o release/stripboard.o release/symbolpaletteitem.o release/tracewire.o release/via.o release/virtualwire.o release/wire.o release/FProbeR1PosPCB.o release/FProbeRPartLabel.o release/FProbeSwitchPackage.o release/autorouter.o release/autorouteprogressdialog.o release/autoroutersettingsdialog.o release/checker.o release/Rect.o release/GuillotineBinPack.o release/mazerouter.o release/zoomcontrols.o release/drc.o release/prefsdialog.o release/exportparametersdialog.o release/pinlabeldialog.o release/groundfillseeddialog.o release/quotedialog.o release/recoverydialog.o release/setcolordialog.o release/translatorlistmodel.o release/fabuploaddialog.o release/fabuploadprogress.o release/networkhelper.o release/ipc_d_356.o release/bus.o release/busshared.o release/connector.o release/connectoritem.o release/nonconnectoritem.o release/connectorshared.o release/ercdata.o release/svgidlayer.o release/htmlinfoview.o release/scalediconframe.o release/modelbase.o release/modelpart.o release/modelpartshared.o release/palettemodel.o release/sketchmodel.o release/renderthing.o release/fgraphicsscene.o release/breadboardsketchwidget.o release/infographicsview.o release/pcbsketchwidget.o release/schematicsketchwidget.o release/sketchwidget.o release/welcomeview.o release/zoomablegraphicsview.o release/highlighter.o release/programtab.o release/programwindow.o release/syntaxer.o release/trienode.o release/console.o release/consolewindow.o release/consolesettings.o release/platform.o release/platformarduino.o release/platformpicaxe.o release/platformlaunchpad.o release/FTesting.o release/FProbe.o release/FTestingServer.o release/FProbeStartSimulator.o release/simulator.o release/ngspice_simulator.o release/cppversion.o release/qrc_phoenixresources.o release/moc_commands.o release/moc_debugdialog.o release/moc_fapplication.o release/moc_fsplashscreen.o release/moc_fsvgrenderer.o release/moc_itemdrag.o release/moc_sketchtoolbutton.o release/moc_viewlayer.o release/moc_waitpushundostack.o release/moc_fdockwidget.o release/moc_fritzingwindow.o release/moc_mainwindow.o release/moc_sketchareawidget.o release/moc_FProbeDropByModuleID.o release/moc_partsbinpalettewidget.o release/moc_partsbinlistview.o release/moc_partsbiniconview.o release/moc_svgiconwidget.o release/moc_searchlineedit.o release/moc_binmanager.o release/moc_stacktabbar.o release/moc_stacktabwidget.o release/moc_pemainwindow.o release/moc_pemetadataview.o release/moc_peconnectorsview.o release/moc_pesvgview.o release/moc_petoolview.o release/moc_pegraphicsitem.o release/moc_kicadmoduledialog.o release/moc_hashpopulatewidget.o release/moc_baseremovebutton.o release/moc_sqlitereferencemodel.o release/moc_referencemodel.o release/moc_svgfilesplitter.o release/moc_svgpathrunner.o release/moc_svg2gerber.o release/moc_svgflattener.o release/moc_groundplanegenerator.o release/moc_aboutbox.o release/moc_firsttimehelpdialog.o release/moc_tipsandtricks.o release/moc_modfiledialog.o release/moc_updatedialog.o release/moc_versionchecker.o release/moc_autoclosemessagebox.o release/moc_bendpointaction.o release/moc_boundedregexpvalidator.o release/moc_clickablelabel.o release/moc_cursormaster.o release/moc_expandinglabel.o release/moc_familypropertycombobox.o release/moc_fileprogressdialog.o release/moc_flineedit.o release/moc_fmessagebox.o release/moc_focusoutcombobox.o release/moc_fsizegrip.o release/moc_lockmanager.o release/moc_resizehandle.o release/moc_s2s.o release/moc_zoomslider.o release/moc_layerpalette.o release/moc_breadboard.o release/moc_capacitor.o release/moc_clipablewire.o release/moc_dip.o release/moc_groundplane.o release/moc_hole.o release/moc_itembase.o release/moc_jumperitem.o release/moc_layerkinpaletteitem.o release/moc_led.o release/moc_logoitem.o release/moc_mysterypart.o release/moc_note.o release/moc_pad.o release/moc_paletteitem.o release/moc_paletteitembase.o release/moc_partlabel.o release/moc_perfboard.o release/moc_pinheader.o release/moc_resistor.o release/moc_resizableboard.o release/moc_ruler.o release/moc_schematicframe.o release/moc_schematicsubpart.o release/moc_screwterminal.o release/moc_stripboard.o release/moc_symbolpaletteitem.o release/moc_tracewire.o release/moc_via.o release/moc_virtualwire.o release/moc_wire.o release/moc_autorouter.o release/moc_autorouteprogressdialog.o release/moc_autoroutersettingsdialog.o release/moc_mazerouter.o release/moc_zoomcontrols.o release/moc_drc.o release/moc_prefsdialog.o release/moc_exportparametersdialog.o release/moc_pinlabeldialog.o release/moc_groundfillseeddialog.o release/moc_quotedialog.o release/moc_recoverydialog.o release/moc_setcolordialog.o release/moc_translatorlistmodel.o release/moc_fabuploaddialog.o release/moc_fabuploadprogress.o release/moc_bus.o release/moc_connector.o release/moc_connectoritem.o release/moc_nonconnectoritem.o release/moc_connectorshared.o release/moc_htmlinfoview.o release/moc_scalediconframe.o release/moc_modelbase.o release/moc_modelpart.o release/moc_modelpartshared.o release/moc_palettemodel.o release/moc_sketchmodel.o release/moc_fgraphicsscene.o release/moc_breadboardsketchwidget.o release/moc_infographicsview.o release/moc_pcbsketchwidget.o release/moc_schematicsketchwidget.o release/moc_sketchwidget.o release/moc_welcomeview.o release/moc_zoomablegraphicsview.o release/moc_highlighter.o release/moc_programtab.o release/moc_programwindow.o release/moc_syntaxer.o release/moc_console.o release/moc_consolewindow.o release/moc_consolesettings.o release/moc_platform.o release/moc_platformarduino.o release/moc_platformpicaxe.o release/moc_platformlaunchpad.o release/moc_FTesting.o release/moc_FTestingServer.o release/moc_FProbeStartSimulator.o release/moc_simulator.o   -lz /home/mint/fritzing-app/../libgit2/build/libgit2.a -lssl -lcrypto -L/home/mint/quazip_qt6/lib -lquazip1-qt6 /usr/lib/x86_64-linux-gnu/libQt6PrintSupport.so /usr/lib/x86_64-linux-gnu/libQt6SvgWidgets.so /usr/lib/x86_64-linux-gnu/libQt6Widgets.so /usr/lib/x86_64-linux-gnu/libQt6Svg.so /usr/lib/x86_64-linux-gnu/libGL.so /usr/lib/x86_64-linux-gnu/libQt6Gui.so /usr/lib/x86_64-linux-gnu/libGLX.so /usr/lib/x86_64-linux-gnu/libOpenGL.so /usr/lib/x86_64-linux-gnu/libQt6Concurrent.so /usr/lib/x86_64-linux-gnu/libQt6Network.so /usr/lib/x86_64-linux-gnu/libQt6SerialPort.so /usr/lib/x86_64-linux-gnu/libQt6Sql.so /usr/lib/x86_64-linux-gnu/libQt6Xml.so /usr/lib/x86_64-linux-gnu/libQt6Core5Compat.so /usr/lib/x86_64-linux-gnu/libQt6Core.so -lpthread -lGLX -lOpenGL

Vollständig anzeigen

Anschließend noch die soeben erstellten Binärdateien installieren

sudo make install

Fritzing starten

Nach der am Ende doch etwas mühsamen Prozedur kann man Fritzing dann endlich starten mit Angabe wo denn die Parts liegen

Fritzing --parts /home/mint/fritzing-parts/

Und wenn sich dann das Fenster öffnet ist man endlich am Ziel 🙂

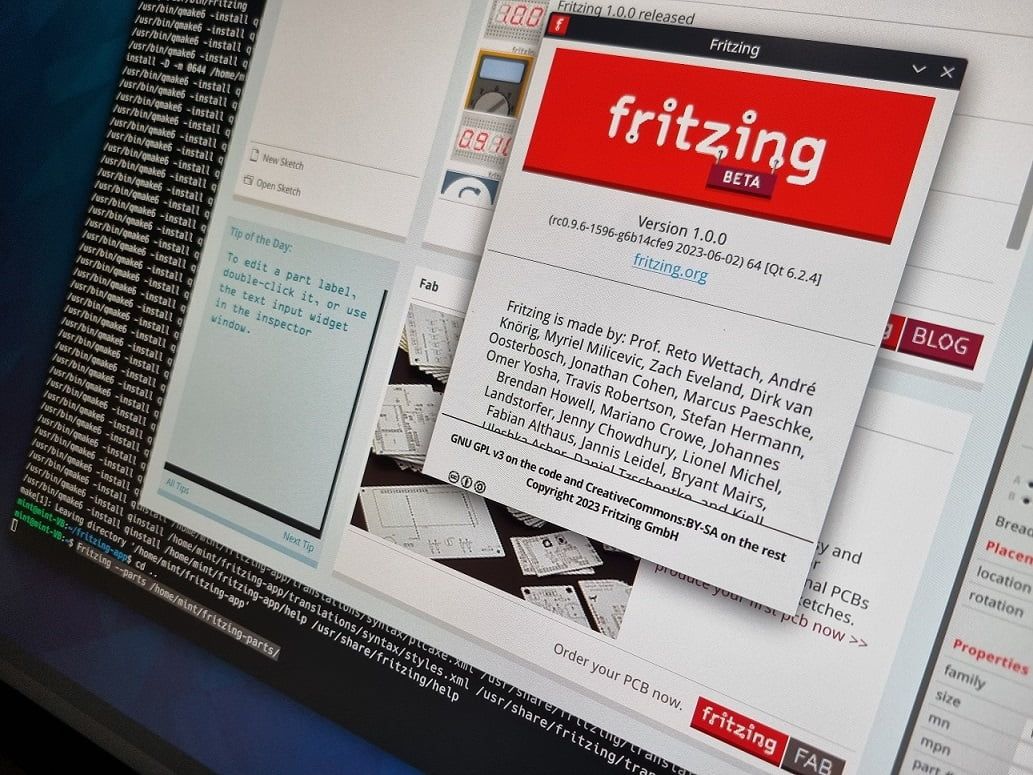

Fritzing Start mit Test der Version unter Help -> About
